Koaxiální kabel nejvyšší kvality se středovým vodičem z čisté mědi BC a trojnásobným stíněním z pocínované mědi CuSn, bílá barva.
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 41,5
min. útlum stínění (dB) 10 ~ 800 MHz: 75
hmotnost (kg/km): 26,5
PE = polyethylenové dielektrikum: neuvádí se
doporučené typy konektorů - F šroubovací: *K7321
materiál vnitřního vodiče: měď (Cu)
max. útlum při 20 °C (dB/100m) 450 MHz: 20,2
způsob balení - typ cívky: papírová cívka
materiál stínění: cínovaná měď (CuSn)
max. útlum při 20 °C (dB/100m) 100 MHz: 10,5
činitel zkrácení: 0,85
min. poloměr ohybu jednorázový/násobný: 25/50 mm
max. útlum při 20 °C (dB/100m) 10 MHz: 4,5
FPE = pěnové dielektrikum: ano
impedance: 75 Ohm
min. útlum odrazu při 20 °C (dB) 600–900 MHz: 18
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 48,5
stínění II. folie: Al/Pes
průměr pláště kabelu: 5 mm
max. útlum při 20 °C (dB/100m) 860 MHz: 28

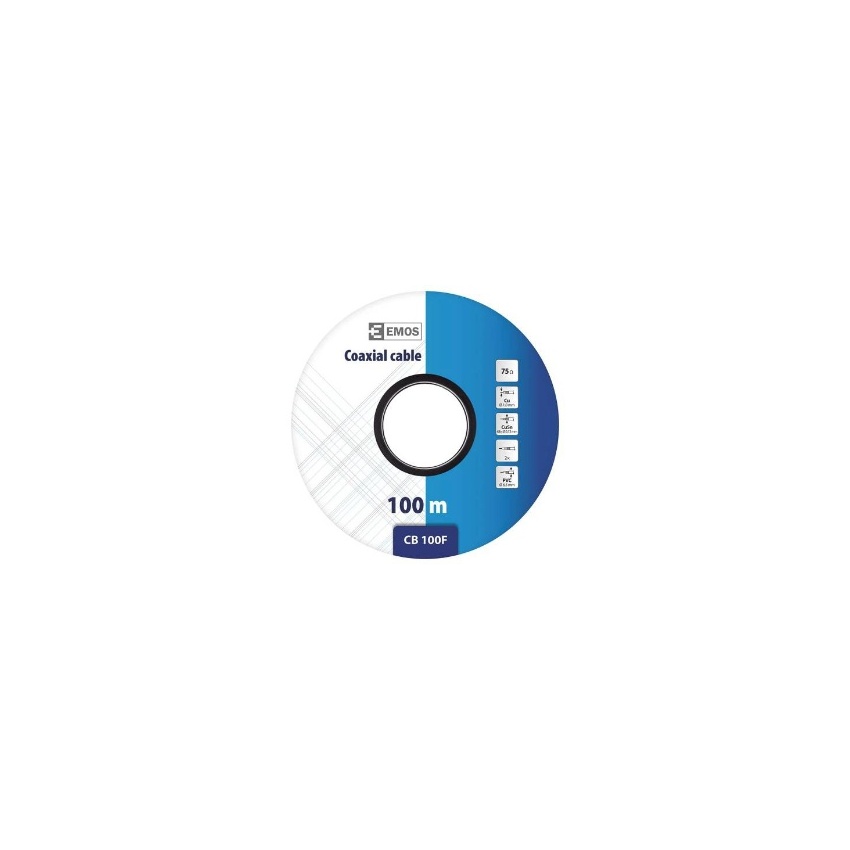

prodejní obal: 100 m, papírová cívka
materiál pláště kabelu: PVC
počet drátků stínění: 48× 0,12 mm
kapacita (pF/m): 53
izolační odpor mezi jádry při 20 °C (MOhm/km): 1 000
montážní teplota: +5 °C až +60 °C
doporučené typy konektorů - F lisovací: *K7200
barva pláště kabelu: bílá
dielektrikum typ, průměr: FPE 3,2 mm
min. útlum odrazu při 20 °C (dB) 300–600 MHz: 20
max. útlum při 20 °C (dB/100m) 1 000 MHz: 29,1
stínění I.folie: 1× Al/PES
vhodné pro venkovní použití: ne
způsob balení - ozn. metráží: ano
počet stínění: 3
skladovací teplota: -20 °C až +75 °C
průměr vnitřního vodiče: 0,75 mm
APE = vzduchové dielektrikum: ne
pokrytí stínění: 47 %
max. útlum při 20 °C (dB/100m) 650 MHz: 24,1
max. útlum při 20 °C (dB/100m) 2 000 MHz: ne
PES = vrstva fólie: ne
min. útlum odrazu při 20 °C (dB) 10–300 MHz: 25
typ koaxiálního kabelu: CB500
záruční doba: 5 let
odolné UV: ne
způsob balení - délka: 100 m
průměr stínění: 48× 0,12 mm2
nebezpečné látky: žádné
zamýšlené použití: rozvody CATV
třída reakce na oheň: Eca
Specifikace: https://b2b.emos.cz/files/product/attachment/2305500000_61-S5252.pdf
Prohlášení o shodě: https://b2b.emos.cz/files/product/attachment/2305500000_21-S5252.pdf
