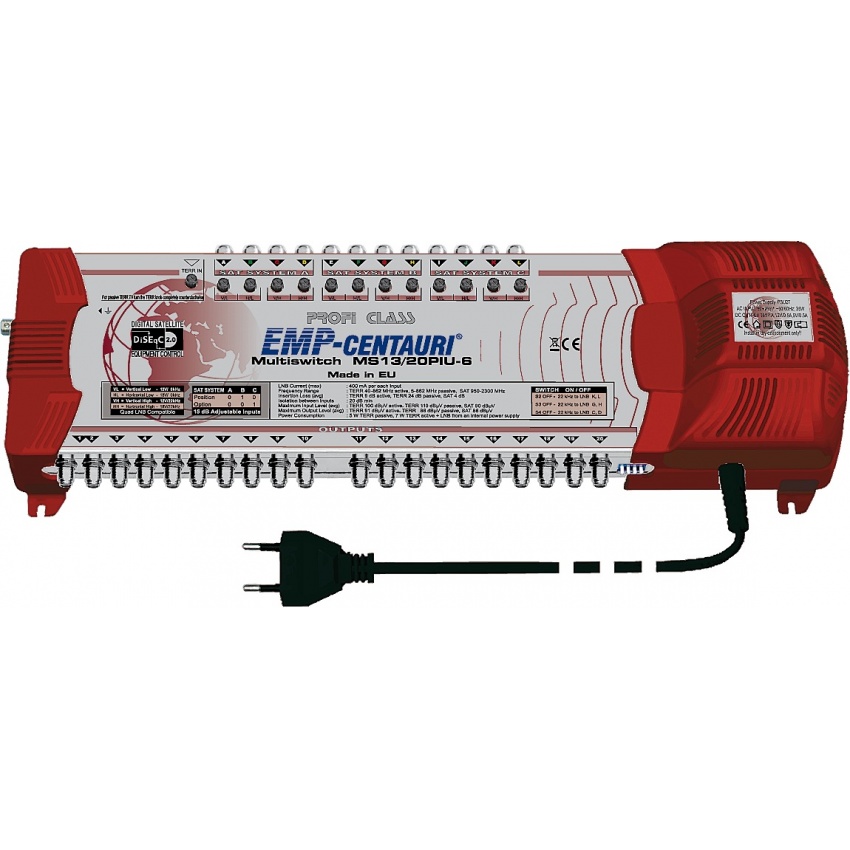

Multiswitch EMP MS 13/20 PIU-6V10

13in/20out samostatný multipřepínač pro distribuci pozemních a satelitních signálů ze 3 satelitních pozic (12 polarizací) pro až 20 účastníků

Parametr    Podmínka    Hodnota
Kmitočtový rozsah    LNB vstupy    950-2300 MHz
Terr. vstup    5-862 MHz (pasivní)
40-862 MHz (aktivní)
výstupy    5-2300 MHz (pasivní)
40-2300 MHz (aktivní)
Řízení
    DiSEqC 1.0 (2.0) příkazy
Průchozí útlum    Sat.    4 dB avg
Terr. pasivní    24 dB avg
Terr. aktivní    9 dB avg
Izolace sat. vstupů    mezi V/H polarizacemi    20 dB min
mezi dolním/horním pásmem    20 dB min
mezi jednotlivými LNB    25 dB min
Maximální vstupní úroveň*    Sat.    90 dBµV avg**
Terr.    100 dBµV avg (pasivní)
90 dBµV avg (aktivní)
Maximální výstupní úroveň*    Sat.    86 dBµV avg
Terr.    76 dBµV avg (pasivní)
81 dBµV avg (aktivní)
Příkon    z každého přijímače    75 mA (18 V)
ze zabudovaného zdroje    4.5 W (pasivní)
6.5 W (aktivní) + LNB
Napájení terr. předzesilovače         150 mA max (12 V DC)
Dimensions (w,d,h)         47.0 x 15.2 x 8.7 cm
(délka přívodní šňůry 130 cm)
Teplotní rozsah         -30 ~ +70 °C

*Terr.: EN 50083-3/60dB IMA3 [dBµV]; SAT: EN 50083-3/35dB IMA3 [dBµV]
**Max. vstupní úroveň stoupá při použití vstupního atenuátoru. Udaná hodnota platí při vypnutém atenuátoru.
